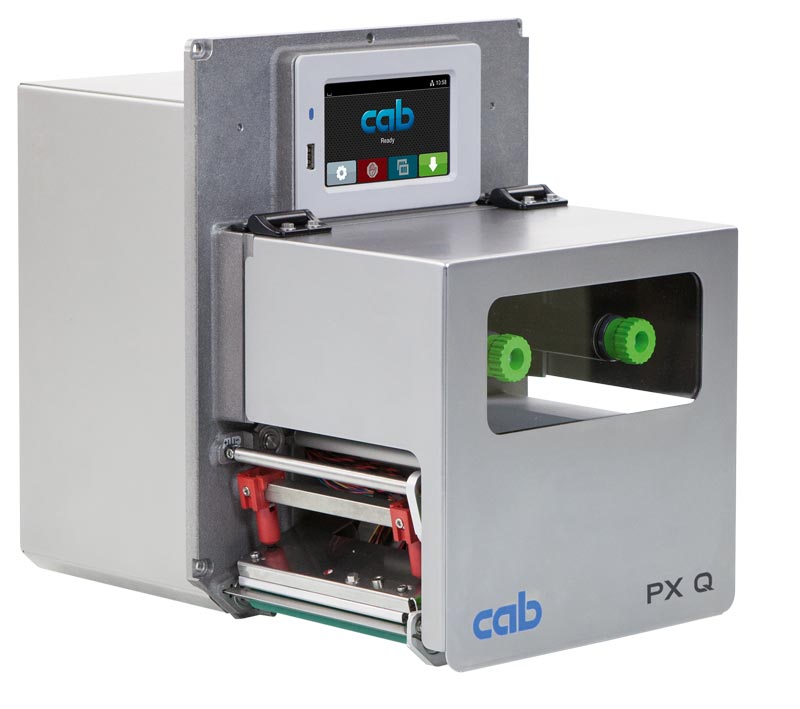

打印模块 PX Q4
工业应用上的全自动打印及贴标
性能完美、高可靠度、易于操作且极少因维修保养而须暂停使用！打印及剥离模块 PX Q 专为工业应用上的全自动打印及贴标所设计。PX Q 系列能够与任何装配位置做整合，也能够处理复杂的贴标工作。
所有打印机构皆稳固组装于可抗变形的铸铝机壳内。食品安全级涂层及不锈钢外壳使打印模块 PX Q 搭配出色功能的优秀外型臻于完美。PX Q 系列的打印引擎相容其他品牌机器之固定螺丝孔位。
多元应用机种
精准打印的工业应用机种
出纸方向

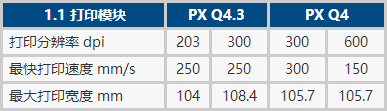

所有打印模块皆提供向左及向右出纸的版本。使用 PX Q4 时可选用 300 及 600 dpi 的打印分辨率。PX Q4.3 及 PX Q6.3 提供了 203 及 300 dpi 的选择。
技术细节
技术细节
1 操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。
2 碳带供应轴及回收轴
轴心三片旋紧式设计可快速简单地更换碳带。
3 坚固底座机构
一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。
4 打印头立柱
一个立柱固定于内侧；另一个立柱调整至标签边缘，确认打印品质良好后就定位。
5 打印头
所有同样宽度的打印头可任意替换。简单几个步骤就能更换打印头。
6 节省碳带装置 ( 选配品 )
在标签进纸的同时，打印头会抬起且碳带会停止转动。
7 卸除打印滚轴
装卸简易的设计便于进行清洁或更换磨损的打印滚轴。
8 方便更换耗材
插入标签纸卷后推到侧边底部。使用拨杆能锁定打印头和标签固定滚轴。
9 标签感应器
搭配穿透式及反射式感应器以精准定位标签上的打印位置并侦测标签后缘。
10 标签回纸功能
标签剥离之后，下一张标签会退回打印头后方。借此确保标签前缘仍可打印并防止残胶因长时间等待而溢出。使用敏感材质时，打印头可抬起以避免碳带起皱折。
打印精准度
标签尺寸越小，对打印精准度的要求越高。借由调整校正，打印的最大偏差值可降低为 ±0.2 mm。
Printing icon 进行贴标作业
Menu 跳至选单
Reprint 重复打印最后一张标签
Interrupt 中断及继续打印工作
Stop 停止及删除所有打印工作
Label feed 标签进纸
会随着安装方向转换为横屏或竖屏。
旋转 90° 的贴标主机
视频导览
设定选项 打印参数
操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定
1 LED 灯显示：开机
2 状态列：接收打印资料、记录资料串流、碳带将耗尽预警、插入 SD 记忆卡 / U 盘、蓝芽、WLAN 无线网络、以太网络、USB Slave 传输接口、时间
3 状态通知：待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号
4 USB 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
5 操作
Printing icon 进行贴标作业Menu 跳至选单Reprint 重复打印最后一张标签Interrupt 中断及继续打印工作Stop 停止及删除所有打印工作Label feed 标签进纸会随着安装方向转换为横屏或竖屏。
旋转 90° 的贴标主机
视频导览
设定选项 打印参数
调整标签打印定位 Y 选择打印速度
外接操作面板
功能与贴标主机上的操作面板相同
屏幕的显示会随着摆横或摆直转换。
可依需求选择使用外接操作面板或贴标主机内建的操作面板。
贴标主机连接埠：USB 2.0 高速装置
1 LED 灯显示： 开机
2 USB 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
3 USB 传输线，长度 1.8 至 16 m
长度如超过 3 m 则只能使用规定的传输线；规格尺寸请参见安装说明

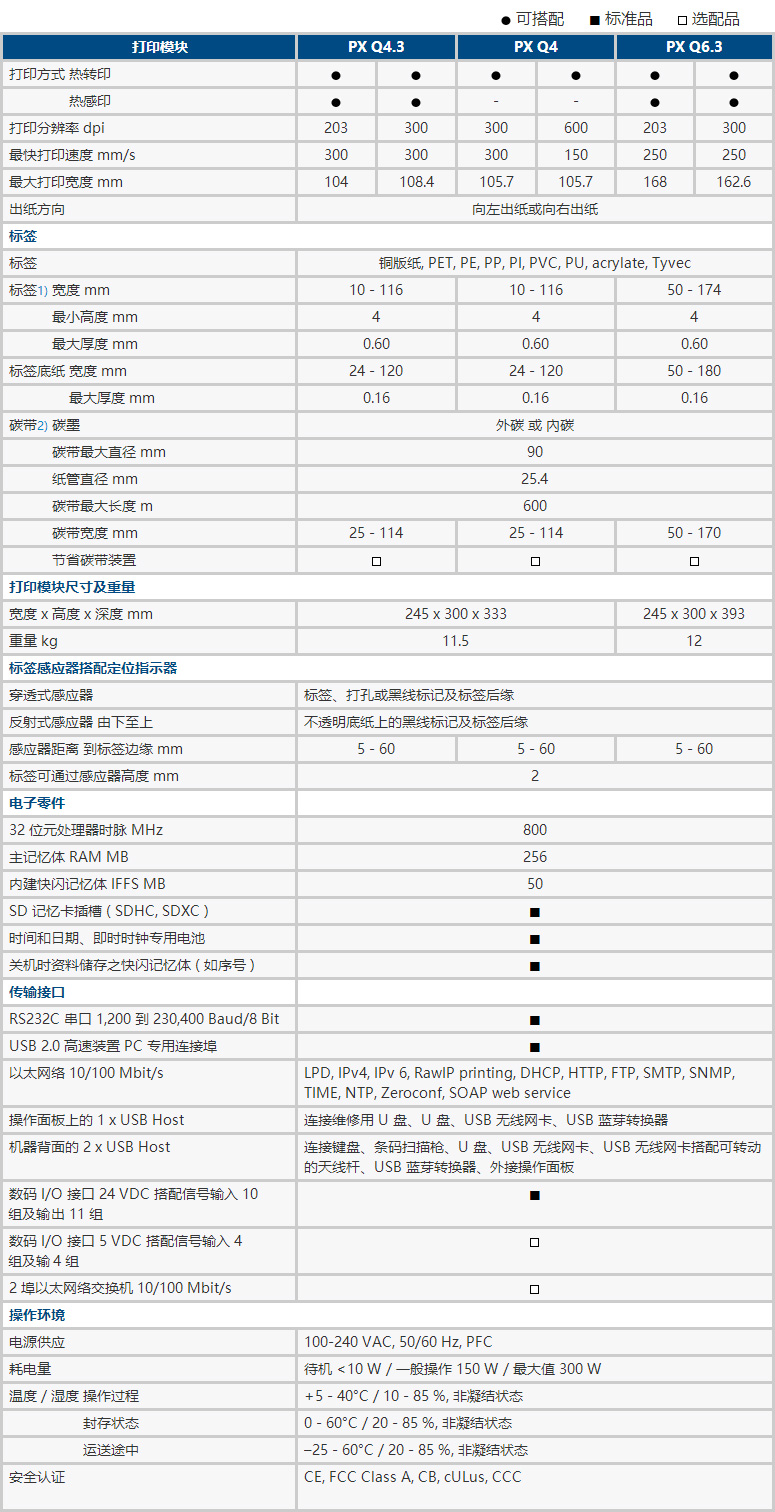

规格资料
1.较小、较薄的材质或黏性强的标签可能会有所限制。关键应用必须提前测试。
2.碳带宽度应和标签大致相同以避免皱折的产生。
