HERMES Q/Hermes+ 贴标手臂
前侧贴标手臂 3014/3016-高赋码贴标机
针对行进中包装的即时贴标
标签会先被置于包装前侧或后侧。可从包装的所有方向进行贴标。
垫片在标签剥离板前就会定位。标签在打印同时就会由垫片所吸附。
使用旋转气缸将标签置于产品上。传感器可侦测包装并操作摆臂在贴标后将压贴垫片移动到起始位置。

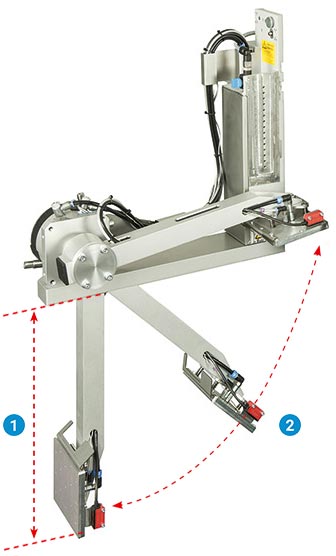

1 擺臂長度
2 擺動角度 0 - 90°
贴标模块 - 前侧贴标手臂 3014 / 3016
压贴垫片
吹贴垫片
压贴垫片加装弹簧伸缩
贴标模块 - 前侧贴标手臂 3014 / 3016
压贴垫片
使用压贴垫片可精准将标签压贴于平坦和凹凸不平的的产品表面上。
吹贴垫片
标签可透过气压喷射在离产品表面 5-10mm 之距离完成吹贴动作。
压贴垫片加装弹簧伸缩
加装弹簧伸缩吸附板可贴标在倾斜达 15° 的平面上。垂直偏移值在标签区域内可达 10 mm 的高度。

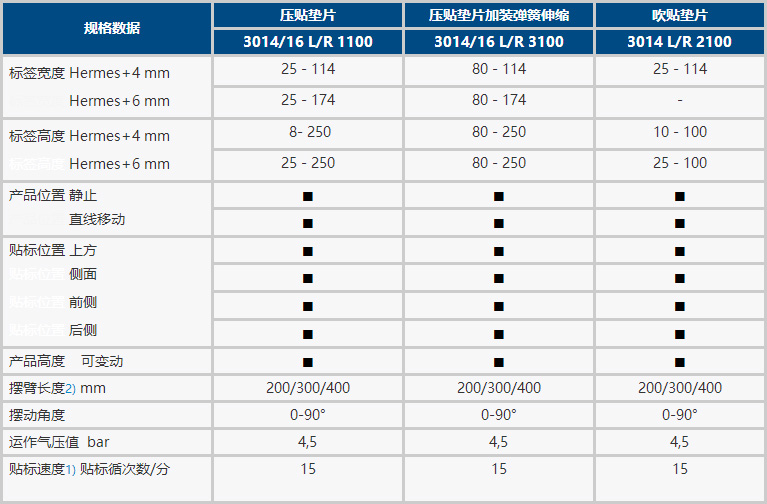

规格资料
1.由手臂长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出
2.摆臂长度定义为达 90° 的贴标位置（标签下边缘）在 Hermes+ 机座区域下方
